一、要领概述：

      随着人们生涯水平的一直提高，对生涯情形的要求越来越高，室内空气质量也越来越引起人们的关注，为了控制和监测民用修建工程的室内空气质量，国家制订了GB50325-2001《民用修建工程室内情形污染控制规范》，规范划定接纳气相色谱法测定苯和TVOC的含量。TVOC是指：在一样平常压力条件下，所测得的空气中沸点低于或即是250℃的挥发性有机化合物的总量。

主要操作流程：接纳专用大气取样仪在要检测的所在以500ml/min的流量通过Tenax管取样20分钟（苯使用活性碳管），此历程称为吸附。然后把此Tenax管放入解吸仪中，此历程称为解吸。解吸出来的样品由载气带入色谱柱，经色谱柱疏散后进入检测器，然后通过色谱专用事情站举行数据的收罗和处置惩罚。

二、执行标准：

GB50325-2001《民用修建工程室内情形污染控制规范》（2006年版）

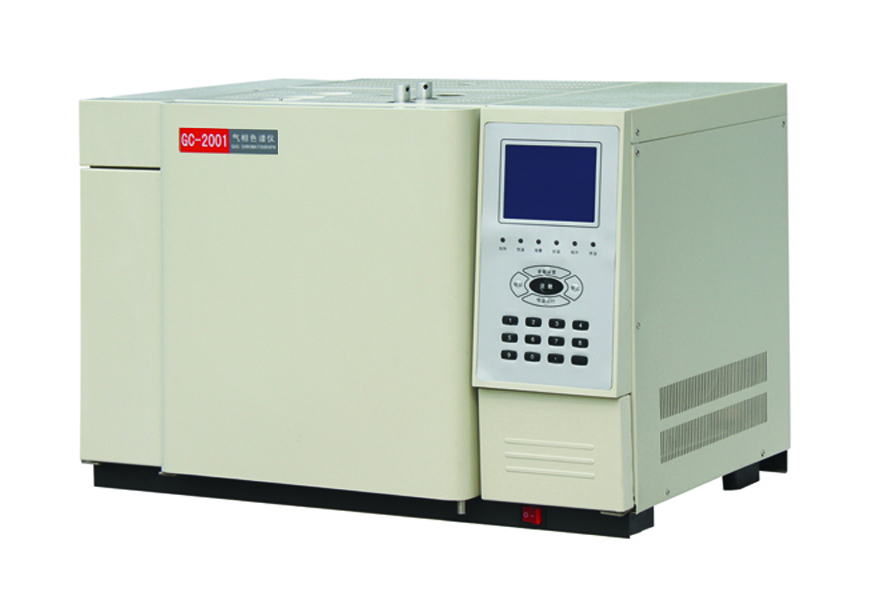

三、GC-2001室内空气质量TVOC/苯检测气相色谱仪性能指标：

检测下限：采样量为10L时检测下限为0.5ug/m3

线性规模：≥107

四、GC-2001室内空气质量TVOC/苯检测气相色谱仪仪器成套性:

1. GC-2001气相色谱仪主机

2. TVOC专用事情站带反控

3. 专用毛细管色谱柱

4. 大气采样器

5. TENAX吸附剂

6. 活性炭吸附管

7. TVOC专用标样

8. 苯专用标样

五、气相色谱仪主要手艺指标:

 1．柱箱温度指标：

◎柱箱温度规模：室温上15°C～399°C（增量1°C）

◎柱箱控温精度：±0.1°C（200°C时测）

◎柱箱程序升温：8阶程升

◎程升速率设定：0.1°C～40°C/min（增量1°C），200°C时测

◎各阶恒温时间：0～655min（增量1min）

2．进样器、检测器、热解吸室温度指标

◎1）温度规模：室温上15°C～399°C（增量1°C）

◎2）控温精度：±0.1°C（200°C时测）

3．火焰离子化检测器（FID）

◎网络接纳圆筒型结构，石英喷口

◎检测限：≤3×10-12g/s（正十六烷/异幸烷）

◎基线噪声：5×10-14A

◎基线漂移：≤2×10-13A/30min

◎线性：≥107

4．GC-2001室内空气质量TVOC/苯检测气相色谱仪其他参数：

仪器尺寸：宽690×深470×高 420

重量：47Kg

5.   仪器使用要求:

◎电源电压：220V～±22V 50Hz±0.5Hz

◎额定功率：＜1800W

◎情形温度： 5°C～ 35°C

◎相对湿度：≤85%

◎仪器安顿场合不得有侵蚀性气体及有影响正常事情的电场或磁场保存，仪器安顿事情台应稳固，不得有振动。离氢气瓶2m以内不得有电炉和火种。

室内空气专用色谱事情站

软件说明：

（1）参比峰功效：可将未能识别的峰，自动以甲苯计，无需人工盘算

（2）温度和大气压的校准功效：直接输入采样时采样点的温度和大气压，系统会自动将空气样品中的各组浓度换算成标准状态下的浓度，无需人工盘算

（3）空缺扣除功效：可以直接扣除空气空缺样品的量

（4）多种校准曲线功效：可选择双对数校准曲线

硬件性能：

◆ 通讯接口：COM接口       ◆

◆区分率：±1μv              ◆输入电平规模：-5mv至 1v

◆采样频率：高20次／秒    ◆ 动态规模：106

◆积分迅速度：1μv ·sec      ◆线性度:＜±0.1%

◆重现性：0.06%

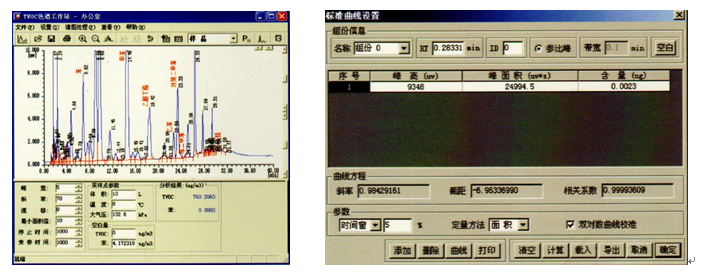

软件操作界面

要领应用实例

剖析条件：解吸温度250℃    解吸时间5min     清扫气流量50ml/min     载气 N2

气相色谱仪剖析条件：

汽化温度  250℃     检测温度 250℃

柱炉温度 50℃坚持10min然后5℃/min升到250℃      色谱柱 50m×0.53mm×1.0μm

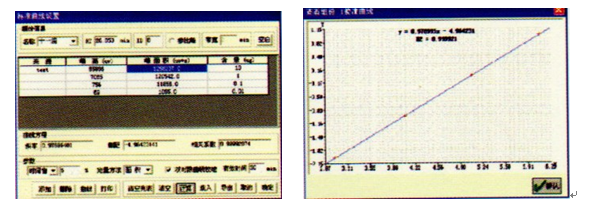

TVOC 标准曲线图（以十一烷为例）

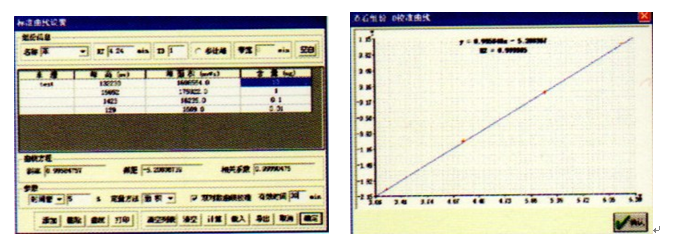

  苯的标准曲线图

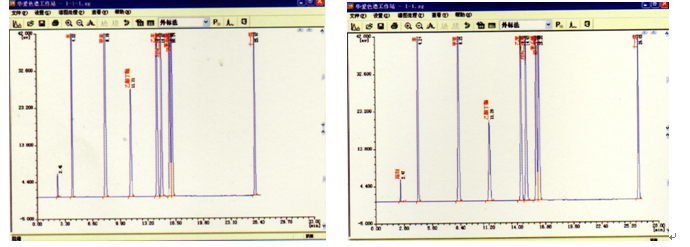

标样谱图

1﹟标样直接进样谱图   1﹟标样解吸进样谱图

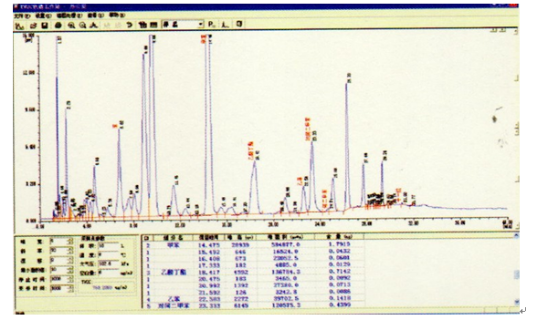

 样品谱图
